Lab 3：mini-n8n v0.3 —— 可视化编排 + 实时执行

目标：给 v0.2 的服务端加上一个 Vue 3 编辑器：画布、节点面板、NDV（参数表单、表达式预览、拖拽映射）、实时执行状态、Pin 数据、部分执行、执行列表和 Debug in editor。前置：第 13–15 章。对应代码：tag v0.3

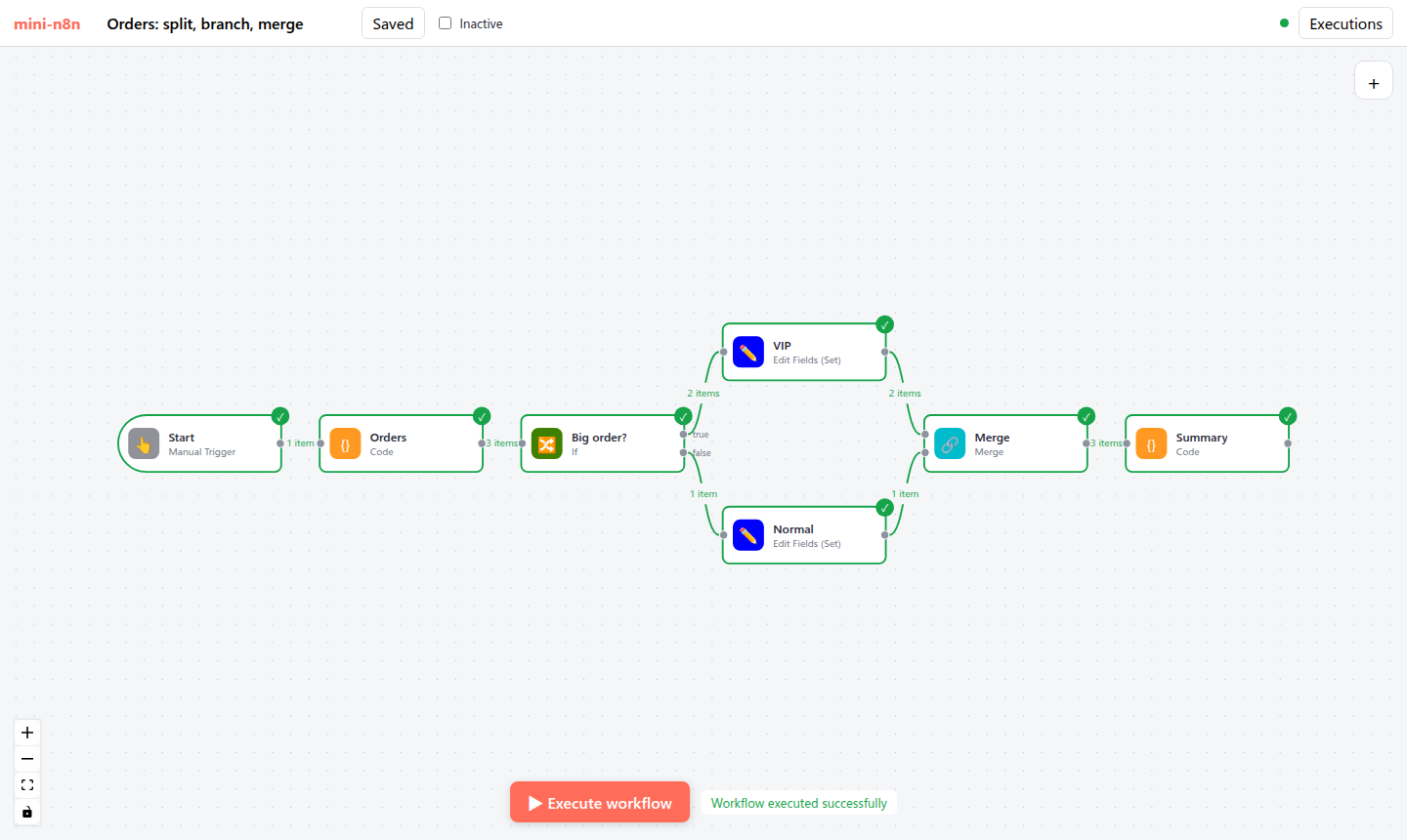

图 L3-1：v0.3 的编辑器执行完订单工作流。

1. 新增内容

packages/editor/                      Vue 3 + Vite + Pinia + @vue-flow/core
  src/api.ts                          REST 客户端（每个端点一个函数）
  src/stores/
    nodeTypes.ts                      节点描述 + 浏览器用的 INodeTypes
    workflow.ts                       正在编辑的工作流（n8n 格式）+ 脏节点
    execution.ts                      执行状态：runData、runningNodes、部分执行、Debug in editor
    push.ts                           SSE 连接，按消息类型分发
  src/composables/
    useCanvasMapping.ts               工作流 → Vue Flow 节点/边
    useNodeRunContext.ts              NDV 的输入/输出数据 + 表达式预览
  src/components/
    Canvas.vue、CanvasNode.vue        画布与节点
    NodeCreator.vue                   节点面板
    NodeDetailsView.vue               NDV
    ParameterInput.vue                递归的参数组件
    RunDataView.vue                   表格 / JSON 视图，可拖拽映射
    NodeSettings.vue、CredentialSelect.vue、ExecutionsPanel.vue、WorkflowList.vue
packages/core/src/partial-execution.ts   部分执行算法 + 3 个测试
packages/cli/src/                     /run 支持 runData + dirtyNodeNames；托管编辑器静态文件
e2e/editor.e2e.mjs                    headless Chrome 端到端测试（17 项）

2. 建议的实现顺序

步骤	内容	验证
1	Vite + Vue 骨架，api.ts，工作流列表	列表能显示 v0.2 里创建的工作流
2	nodeTypes / workflow store，useCanvasMapping，只读画布	打开工作流能看到节点和连线
3	画布交互：拖动、连线、删除、保存	刷新页面后修改还在
4	push / execution store，执行按钮	节点逐个变绿，边上显示 item 数
5	NDV：参数表单（先 string/number/boolean/options，再 collection/fixedCollection）	修改参数后执行结果随之变化
6	表达式开关 + useNodeRunContext 预览	不执行也能看到表达式结果
7	节点面板、自动连接、凭证选择、Webhook URL	能从零搭出一个工作流
8	Pin、部分执行、执行列表、Debug in editor	e2e 全部通过

3. 运行与验证

git checkout v0.3 && npm install
npm test                 # 36 个单元/集成测试
npm start                # 构建编辑器并启动，打开 http://localhost:5678
npm run test:e2e         # 另一个终端：17 项端到端测试

单元测试真实输出：

 ✓ packages/core/test/partial-execution.test.ts (3 tests)
 ✓ packages/workflow/test/expression.test.ts (7 tests)
 ✓ packages/core/test/workflow-execute.test.ts (17 tests)
 ✓ packages/cli/test/server.test.ts (9 tests)
      Tests  36 passed (36)

端到端测试的真实输出见第 15 章第 4 节。开发编辑器时可以用热更新：

npm run mini-n8n -- start      # 终端 1：服务端 :5678
npm run dev:editor             # 终端 2：Vite :5173，/rest 和 /webhook 代理到 :5678

4. 踩坑记录

以下是写 v0.3 时真实遇到的问题。

1. 新建节点没反应。点击节点面板里的条目后 NDV 没有打开，e2e 测试超时。抓取浏览器控制台发现：DataCloneError: Failed to execute 'structuredClone' on 'Window': #<Object> could not be cloned。原因：getNodeParameters 用 structuredClone(property.default) 复制默认值，而在编辑器里 property 来自 Pinia store，是 Vue 的响应式 Proxy，structuredClone 无法克隆 Proxy。改为 deepCopy（JSON.parse(JSON.stringify(...))），n8n 也有同名工具函数。
2. 打开工作流时画布没有居中。截图里节点挤在右边、部分超出视口。fit-view-on-init 在节点数据还没到达时就执行了。改为监听 Vue Flow 的 nodes-initialized 事件再调用 fitView。
3. 部分执行后，下游节点的输入面板变空了。e2e 里先对 VIP 做部分执行，再给 Summary 后面新加的节点打开 NDV，输入栏没有数据。原因：部分执行的结果只包含子图（Start → … → VIP），前端直接用它替换了全部运行数据。对照 n8n：后端 cleanRunData 本来就会去掉子图之外的数据，前端负责把上一次的数据合并回来。改成 runData = { ...partialBase, ...新结果 }。
4. e2e 里第二次点“Executions”反而关掉了面板。切换工作流时面板保持打开状态，测试脚本再点一次按钮就把它关了。测试改为“没打开才点”。
5. （自查发现）参数行太挤。fixedCollection 的一行里 Name、Type、Value 三个字段横排，表达式输入框只剩很窄一条（截图可见）。改成两列网格，Value 单独占一行。

5. 检查清单

• [ ] 36 个测试通过，npm run test:e2e 17 项通过、浏览器控制台无错误
• [ ] 能从空白工作流开始，用节点面板搭出 Manual Trigger → Code → If → Set，并执行成功
• [ ] 表达式预览在不执行的情况下随输入实时变化
• [ ] 改一个节点后 Execute step，上游节点没有重跑（看执行数据里的 startTime）
• [ ] git tag v0.3

6. 扩展挑战

1. 撤销/重做（第 13 章练习 2）。
2. 给 NDV 的 JSON 视图实现字段级拖拽：拖 body.customer.name 生成 {{ $json.body.customer.name }}。
3. 实现复制粘贴：选中若干节点，Ctrl+C 复制成 n8n 格式的 JSON（{ nodes, connections }），Ctrl+V 粘贴时重命名冲突的节点。
