第 16 章 AI 连接类型与 Cluster Node：`supplyData` 的设计 ★

本章目标：读完你能解释 n8n 如何用“普通节点 + 特殊连接类型”表达“Agent 使用一个模型、一份记忆和三个工具”，supplyData 和 execute 的分工，以及子节点的每一次被调用为什么会出现在执行日志里。前置：第 4、5、7 章。对应代码：mini-n8n v0.4 的 packages/core/src/get-input-connection-data.ts、supply-data-context.ts、packages/nodes-ai/src/models/log-wrapper.ts

1. 问题与概念

到目前为止，连接只表达一件事：数据从左往右流。一个 Agent 需要的东西不是数据，而是能力：

一个模型（调用哪个 LLM、什么温度）
一份记忆（这个会话之前说过什么）
若干工具（计算器、HTTP 接口、数据库查询……）

最直接的设计是把它们都做成 Agent 节点的参数：一个“模型”下拉框、一个“工具”多选框。n8n 没有这样做，而是让模型、记忆、工具 各自成为一个节点，用新的连接类型挂到 Agent 下面：

Cluster Node：一个根节点和它的子节点

图 16-1：mini-n8n 画布上的一个 Cluster Node。AI Agent 是根节点（root node），下面三个圆角节点是子节点（sub-node），用紫色虚线（ai_languageModel、ai_memory、ai_tool）连到 Agent 底部的菱形端口。

这样做的好处：

可组合：任何模型都能配任何工具。新增一个模型供应商，只是新增一个节点，Agent 一行不改。
可配置：每个子节点有自己的参数面板、自己的凭证。一个工具的描述、一个模型的温度，都在各自的 NDV 里改。
可观测：每次模型调用、每次工具调用，都作为子节点的一次运行记录下来，能在画布和执行日志里逐个查看（第 3 节）。

n8n 把这种结构叫 Cluster Node：一个 root node 加若干 sub-node。

2. n8n 是怎么做的

2.1 连接类型

第 4 章看过 NodeConnectionTypes，除了 main 还有 ai_languageModel、ai_memory、ai_tool、ai_outputParser、ai_embedding、ai_vectorStore、ai_document、ai_textSplitter、ai_retriever 等。保存格式和 main 完全一样：

json

"OpenAI Chat Model": {
  "ai_languageModel": [[{ "node": "AI Agent", "type": "ai_languageModel", "index": 0 }]]
}

方向是 子节点 → 根节点：子节点是“源”，根节点是“目标”。这和数据流的直觉相反，但很合理：能力是由子节点“提供”给根节点的。

根节点在 inputs 里声明它接受哪些 AI 连接。Agent V3 的 inputs 是一段表达式（第 5 章提过），展开后大致是：

text

[ 'main',
  { type: 'ai_languageModel', displayName: 'Chat Model', required: true, maxConnections: 1 },
  { type: 'ai_memory', displayName: 'Memory', maxConnections: 1 },
  { type: 'ai_tool', displayName: 'Tool' },
  ...（启用输出解析器时还有 ai_outputParser）]

required 和 maxConnections 由引擎在运行时校验。

2.2 两个方法：supplyData 和 execute

// packages/workflow/src/interfaces.ts:2568-2571
export interface INodeType {
	description: INodeTypeDescription;
	supplyData?(this: ISupplyDataFunctions, itemIndex: number): Promise<SupplyData>;
	execute?(this: IExecuteFunctions, response?: EngineResponse): Promise<NodeOutput>;

// packages/workflow/src/interfaces.ts:2555-2560
export interface SupplyData {
	metadata?: IDataObject;
	response: unknown;
	closeFunction?: CloseFunction;
	hints?: NodeExecutionHint[];
}

execute() 是“处理数据”：输入 item，输出 item。
supplyData() 是“提供能力”：返回一个对象（response），类型由连接类型约定——模型节点返回 LangChain 的 BaseChatModel，记忆节点返回 BaseChatMemory，工具节点返回 Tool。

子节点不会被引擎的主循环调度（它们没有 main 输入，没人把它们压栈）。它们是被根节点 按需拉取 的。

2.3 拉取：getInputConnectionData

根节点在 execute() 里调用：

const model = await this.getInputConnectionData(NodeConnectionTypes.AiLanguageModel, 0);
const tools = await this.getInputConnectionData(NodeConnectionTypes.AiTool, 0);

实现（packages/core/src/execution-engine/node-execution-context/utils/get-input-connection-data.ts:393，第 3 章之后我们第二次读这个文件）的流程：

// get-input-connection-data.ts:408-429（节选）
const parentNode = this.getNode();
const inputConfigurations = this.nodeInputs.filter((input) => input.type === connectionType);
...
const maxConnections = inputConfigurations.reduce(
	(acc, currentItem) => (currentItem.maxConnections !== undefined ? acc + currentItem.maxConnections : acc),
	0,
);

const connectedNodes = this.getConnectedNodes(connectionType);
validateInputConfiguration(this, connectionType, inputConfigurations, connectedNodes);

// Nothing is connected or required
if (connectedNodes.length === 0) {
	return maxConnections === 1 ? undefined : [];
}

然后对每个连着的子节点，创建一个 SupplyDataContext 并调用它的 supplyData()（第 471–527 行）。返回值的形状由 maxConnections 决定：为 1 时返回 单个对象（模型、记忆），否则返回数组（工具）。

必需的连接缺失时报错（第 368–371 行）：

throw new NodeOperationError(
	parentNode,
	`A ${inputConfiguration?.displayName ?? connectionType} sub-node must be connected and enabled`,
);

子节点自己出错时，错误被包装成 “Error in sub-node X”，并 同时记录在子节点和父节点上，用户在画布上能直接看到是哪个子节点坏了（第 528–575 行）。

一个容易忽略的细节在第 488–506 行：如果连着的节点没有 supplyData、但输出类型是 ai_tool，引擎会调用 createNodeAsTool() 把它当场包装成工具——第 20 章“节点即工具”就从这里开始。

2.4 SupplyDataContext：参数从哪里取值

SupplyDataContext（packages/core/src/execution-engine/node-execution-context/supply-data-context.ts:44）和执行上下文几乎一样，关键区别是：它拿的是根节点的输入数据。所以记忆节点的参数 Session Key = {{ $json.sessionId }} 里的 $json，是 Agent 当前处理的那个 item——通常来自 Chat Trigger。

这也解释了 supplyData(itemIndex) 为什么带 itemIndex：Agent 处理第 3 个 item 时，记忆节点要用第 3 个 item 的 sessionId。

2.5 让每一次“使用”可见：logWrapper

子节点只被调用一次 supplyData()，但它返回的模型可能被调用好几次（Agent 每轮循环一次）。n8n 希望 每次模型调用都是模型节点的一次运行，这样用户能在 NDV 里逐次查看“发了什么消息、回了什么”。

做法是包装返回的对象：

// packages/@n8n/ai-utilities/src/utils/log-wrapper.ts（节选，第 109 行起）
export function logWrapper<T>(originalInstance: T, executeFunctions: ISupplyDataFunctions): T {
	return new Proxy(originalInstance, {
		get: (target, prop) => {
			...
			if (isBaseChatMemory(originalInstance)) {
				if (prop === 'loadMemoryVariables' && 'loadMemoryVariables' in target) {
					return async (values: InputValues): Promise<MemoryVariables> => {
						const { index } = executeFunctions.addInputData(connectionType, [[{ json: { action: 'loadMemoryVariables', values } }]]);
						const response = await callMethodAsync.call(target, { ... });
						...
						executeFunctions.addOutputData(connectionType, index, [[{ json: { action: 'loadMemoryVariables', chatHistory } }]]);
						return response;

用 Proxy 拦截方法调用，前后分别调用 addInputData / addOutputData。这两个方法在子节点的 runData 里新增一条运行记录，并触发 nodeExecuteBefore/After 钩子——于是画布上的记忆节点会“亮一下”。模型节点用的是同样思路的另一种实现：LangChain 回调 N8nLlmTracing（packages/@n8n/ai-utilities/src/utils/n8n-llm-tracing.ts:87），在 handleLLMStart / handleLLMEnd 里记录，顺带统计 token 用量。

3. 从零实现

3.1 接口

// code/mini-n8n/packages/workflow/src/interfaces.ts（v0.4 节选）
/** What a sub-node (model, memory, tool) hands to its root node. n8n: SupplyData */
export interface SupplyData {
	response: unknown;
	closeFunction?: () => Promise<void>;
}

export interface INodeType {
	description: INodeTypeDescription;
	/** `response` is set when the engine calls the node again after an EngineRequest */
	execute?(this: IExecuteFunctions, response?: EngineResponse): Promise<NodeOutput>;
	/** Sub-nodes: give the root node an object (model, memory, tool...) */
	supplyData?(this: ISupplyDataFunctions, itemIndex: number): Promise<SupplyData>;
	...
}

3.2 getInputConnectionData

// code/mini-n8n/packages/core/src/get-input-connection-data.ts（节选）
export async function getInputConnectionData(this: ExecuteContext, workflow, parentNode, type, itemIndex): Promise<unknown> {
	const inputs = workflow.getNodeInputs(parentNode).filter((i) => i.type === type);
	...
	// like n8n: the sum of the defined maxConnections; 1 means "return a single object"
	const maxConnections = inputs.reduce((sum, i) => sum + (i.maxConnections ?? 0), 0);
	const connected = workflow
		.getParentNodes(parentNode.name, type, 1)
		.map((name) => workflow.getNode(name)!)
		.filter((n) => n && !n.disabled);

	if (connected.length === 0) {
		if (inputs.some((i) => i.required)) {
			throw new NodeOperationError(parentNode, `A ${LABELS[type] ?? type} sub-node must be connected and enabled`);
		}
		return maxConnections === 1 ? undefined : [];
	}
	...
	for (const subNode of connected) {
		const subType = workflow.nodeTypes.getByNameAndVersion(subNode.type, subNode.typeVersion);
		const context = new SupplyDataContext(workflow, subNode, subType, additionalData, mode, runExecutionData, runIndex, { ...executeData, node: subNode }, abortSignal);
		context.parentNodeName = parentNode.name;
		try {
			responses.push((await subType.supplyData.call(context, itemIndex)).response);
		} catch (error) {
			throw new NodeOperationError(subNode, `Error in sub-node ${subNode.name}`, { description: (error as Error).message, itemIndex });
		}
	}
	return maxConnections === 1 ? responses[0] : responses;
}

找子节点用的是第 4 章的 getParentNodes(name, type, 1)——AI 连接也存在 connectionsByDestinationNode 里，按类型过滤即可。{ ...executeData, node: subNode } 让子节点继承根节点的输入数据和 source，所以 $json 和 $('Chat Trigger').item 都能用。

3.3 SupplyDataContext 与日志包装

// code/mini-n8n/packages/core/src/supply-data-context.ts（节选）
addInputData(type: AINodeConnectionType, data: INodeExecutionData[][]): number {
	const runs = (runExecutionData.resultData.runData[this.node.name] ??= []);
	const task: ITaskData = {
		startTime: Date.now(), executionTime: 0, executionIndex: runs.length, executionStatus: 'running',
		source: [{ previousNode: this.parentNodeName }],
		inputOverride: { [type]: data },
	};
	runs.push(task);
	void additionalData.hooks?.runHook('nodeExecuteBefore', [this.node.name, { startTime: task.startTime, executionIndex: task.executionIndex }]);
	return runs.length - 1;
}

addOutputData 把结果写进 task.data[type] 并触发 nodeExecuteAfter。记录用 inputOverride 而不是普通输入：子节点的“输入”不是上游节点的输出，而是根节点交给它的东西（消息列表、工具参数）。

mini-n8n 的模型接口只有一个方法，不需要 Proxy，一个普通的包装对象就够了：

// code/mini-n8n/packages/nodes-ai/src/models/log-wrapper.ts（节选）
export function logModel(ctx: ISupplyDataFunctions, model: ChatModel): ChatModel {
	return {
		provider: model.provider,
		modelName: model.modelName,
		async invoke(messages, options) {
			const runIndex = ctx.addInputData('ai_languageModel', [[{ json: { messages, tools: options?.tools?.map((t) => t.name) ?? [] } }]]);
			try {
				const response = await model.invoke(messages, options);
				ctx.addOutputData('ai_languageModel', runIndex, [[{ json: { response } }]]);
				return response;
			} catch (error) {
				ctx.addOutputData('ai_languageModel', runIndex, error as Error);
				throw error;
			}
		},
	};
}

3.4 编辑器：子节点的形状和自动连接

画布上，子节点没有 main 端口，输出端口在顶部（第 13 章），所以 CanvasNode 把“只有 AI 输出”的节点画成圆角胶囊。选中 Agent 后从节点面板添加模型或工具，新节点会放在 Agent 下方并自动用对应类型连上（App.vue 的 addNode）。

端口编号有一个坑，第 4 节会讲：inputs/ai_tool/0 的 0 是 同类型内 的序号，而不是在全部输入里的序号。

方面	n8n	mini-n8n
子节点返回的对象	LangChain 的 `BaseChatModel` / `BaseChatMemory` / `Tool`	自定义的 `ChatModel` / `ChatMemory` / `AiTool`
记录每次使用	`logWrapper`（Proxy）+ `N8nLlmTracing`（回调，含 token 统计）	普通包装对象，记录消息和响应
没有 supplyData 的工具节点	`createNodeAsTool` 当场包装	在 `NodeTypes` 里合成 `xxxTool` 类型（第 20 章）
子节点出错	记录到子节点和父节点，父节点报 “Error in sub-node”	父节点报 “Error in sub-node”

4. 运行与验证

packages/nodes-ai/test/agent.test.ts 里有两个测试直接验证本章的机制（真实输出节选）：

text

✓ AI Agent > remembers the conversation per session
✓ AI Agent > fails clearly without a model

第一个测试断言记忆节点的两次“使用”被记录成两次运行：

expect(second.runData.Memory.map((r) => r.data?.ai_memory?.[0]?.[0]?.json.action)).toEqual(['loadMemoryVariables', 'saveContext']);

第二个测试断言缺少模型时的错误消息：A Chat Model sub-node must be connected and enabled。

在编辑器里打开模型节点的 NDV（图 16-2），左栏是 Agent 发给模型的消息（inputOverride），右栏是模型的回答；顶部的 Run 1 / Run 2 对应 Agent 循环里的两次调用。

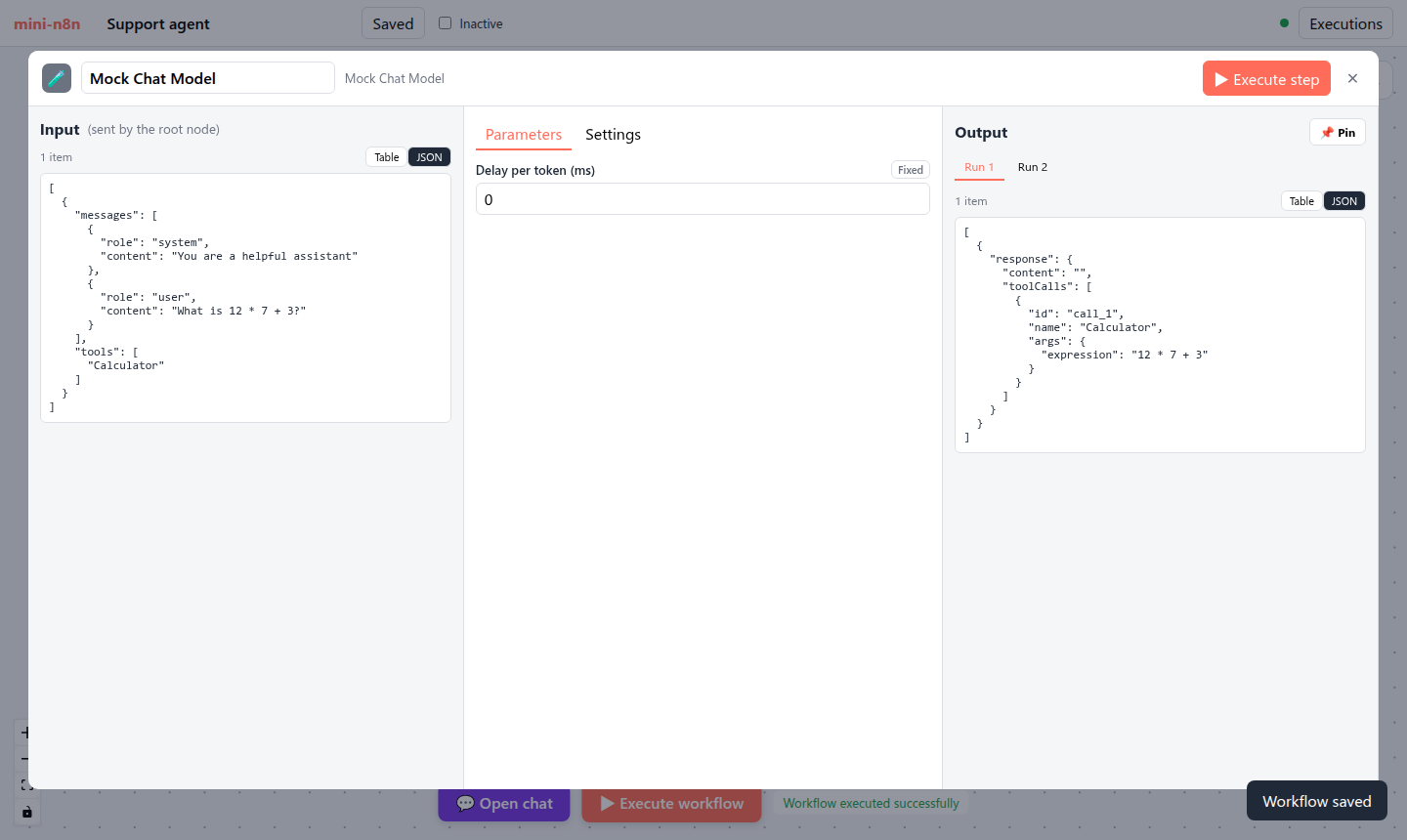

模型节点的第一次运行

图 16-2：Mock Chat Model 的 Run 1：输入是 system + user 两条消息和可用工具列表，输出是一个调用 Calculator 的 tool call。

踩坑记录：第一次在画布上画 Cluster Node 时，三条紫色虚线全部绕到了 Agent 顶部再折回来（截图里很明显）。原因是 CanvasNode 用节点 全部输入里的序号 生成端口 ID：Agent 的输入是 [main, ai_languageModel, ai_memory, ai_tool]，模型端口于是成了 inputs/ai_languageModel/1；而连接里的序号是 同类型内的序号（index: 0），边的 targetHandle 是 inputs/ai_languageModel/0，Vue Flow 找不到这个端口，就把边连到了节点默认位置。改为按类型分别计数后正常（withTypeIndex）。

5. 练习

巩固：把 Simple Memory 的 Session Key 改成固定字符串 "global"，用两个不同的聊天会话测试，解释结果。
扩展：实现一个 “Window Buffer Memory (SQLite)” 子节点：supplyData 返回的记忆对象把消息存进数据库表，重启服务器后仍然记得。
读源码：阅读 n8n 的 N8nLlmTracing.handleLLMEnd，说明当供应商不返回 token 用量时，n8n 如何估算 token 数。

6. 延伸阅读

packages/core/src/execution-engine/node-execution-context/utils/get-input-connection-data.ts
packages/@n8n/ai-utilities/src/utils/log-wrapper.ts、n8n-llm-tracing.ts
n8n 文档：Cluster nodes（root nodes 与 sub-nodes 的用户视角说明）。
